In tegenstelling tot wat je zou verwachten ga ik hier niet schrijven hoe je een tent repareert, daar heb je reparatiesetjes voor. (Welke een handleiding bevatten.) Hier komt een stukje over een tent welke je naar mijn begrip niet kon / kunt kopen. Maar waar ik zelf helemaal weg van ben.
Het idee

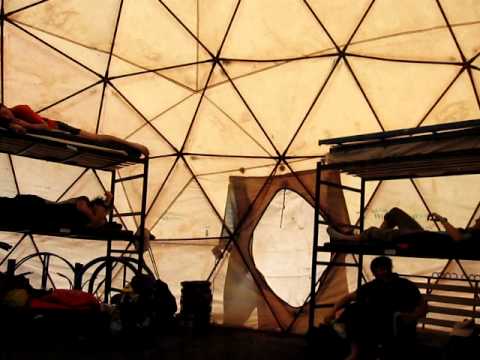

Enkele Jaren geleden was ik op expeditie in Argentinië, hier stond een dome-tent. Een ogenschijnlijk zelf gemaakte tent. Stalen pijp met zelf gestikt doek. Het opvallende hierbij was dat deze tent op ruim 5000 mtr boven zeeniveau was opgezet. Een plek waar tenten van formaat normaliter plat waaien. In de tent die ik zag, waren 3-voudige stapelbedden geplaatst en in één tent verbleven maar liefst 15 personen.
|
|
|
Uitvoering
Enkele maanden geleden kwam ik, per ongeluk, op een site van een bouwer van deze tenten. Hij bouwt ze voor Eigen gebruik in de woestijn maar het principe is me nu wel duidelijk. Er zijn zelfs meerdere modellen en afmetingen mogelijk. Bij deze ter motivatie de uitleg:
|
| Bepaal het doel van je tent en kies het gewenste formaat. Bepaal vervolgens het model wat je gaat maken, als richtlijn zou ik willen adviseren de stokken (diameter 22mm) niet langer dan 1 mtr te maken. Begin met een eenvoudig model en voorkom zo dat je te veel diversiteit in stokken krijgt.
|
Modellen:
| 1V |
 |
één lengte stok 25x |
11 knooppunten |
| 2V |
 |
twee lengten 65x |
26 knooppunten |
| 3V 3/8ste |
 |
drie lengten 120x |
46 knooppunten |
| 3V 5/8ste |
|
drie lengten 165x |
61 knooppunten |
| 4V |
 |
zes lengten 250x |
91 knooppunten |
| 5V |
 |
negen lengten 430x |
heel veel knooppunten |
| 6V |
 |
drie lengten 555x |
nog meer knooppunten |
|
 |
| Technische gegevens |
Stoklengte=Tentradius x f
| 1V |
 |
A 25x |
A 32 graden |
A f=1.05146 |
| 2V |
 |
A 35x
B 30x |
A 18 graden
B 16 graden |
A f=1.061803
B f=0.54653 |
 |
| 3V |
 |
A 30x
B 40x
C 50x |
A 10 graden
B 12 graden
C 12 graden |
A f=0.34862
B f=0.40355
C f=0.41241 |
 |
| 4V |
 |
A 30x
B 30x
C 60x
D 70x
E 30x
F 30x |
allemaal8 graden |
A f=0.25318
B f=0.29524
C f=0.29453
D f=0.31287
E f=0.32492
F f=0.29859 |
 |
| 5V |
 |
A 30x
B 30x
C 60x
D 60x
E 70x
F 90x
G 40x
H 30x
I 20x |
allemaal6.5 graden |
A f=0.19814743
B f=0.23179025
C f=0.22568578
D f=0.24724291
E f=0.25516701
F f=0.24508578
G f=0.26159810
H f=0.23159760
I f=0.24534642 |
 |
| 6V |
 |
A 30x
B 30x
C 60x
D 90x
E 30x
F 60x
G 130x
H 65x
I 60x |
allemaal5.5 graden |
A f=0.1625672
B f=0.1904769
C f=0.1819083
D f=0.2028197
E f=0.1873834
F f=0.1980126
G f=0.2059077
H f=0.2153537
I f=0.2166282 |
 |
|
Maken
Wanneer je de lengten van de afzonderlijke stokken hebt bepaald en op maat hebt gemaakt kun je de pijpen dicht gaan drukken. Je dient hier met een paar zaken rekening te houden, probeer dit dus eerst op je zaagafval. Zo voorkom je dat je de eerste verbindingen niet realiseerbaar zijn.
De lengte van het dicht te drukken deel bepaalt of je met je stokken de verbinding kunt maken.
Te kort: je kunt géén bout kwijt. Te lang: je verzwakt de pijp.
De uiteinden moeten in elkaars verlengde worden dicht geperst. Niet gedraaid ten opzichte van elkaar.
Dicht persen kan met een bankschroef maar, zeker kleine bankschroeven, zullen dit niet lang vol houden.
Het tentdoek kan van ieder materiaal gemaakt worden. Mijn voorkeur gaat echter uit naar licht gewicht PVC of ripstop materiaal. Dit kun je zelf maken zonder speciale naaimachines nodig te hebben. Een test met Bison-tix en Bison-kit maakt hier veel duidelijk. Belangrijk bij het lijmen is het aandrukken van de naad persoonlijk vind ik hiervoor een harde dunne verfroller ideaal. |
| |
| Ter motivatie nog enkele foto's |
 |
 |
 |
 |
 |
|
|
|
|
| | |
